۸ تست سریع برای تشخیص خرابی برد فرمتر یا برد پاور پرینتر

مقدمه: چرا تشخیص برد فرمتر و برد پاور اشتباه رایج است؟

وقتی پرینتر روشن نمی‌شود، روی لوگو گیر می‌کند یا هنگ می‌کند و چاپ نمی‌گیرد، اولین حدس خیلی از کاربران «خرابی کارتریج» یا «نرم‌افزار» است. اما در عمل، تعداد زیادی از این موارد به دو بخش حیاتی برمی‌گردد: برد پاور (Power/PSU/DC Controller) و برد فرمتر (Formatter/Main Logic).

مشکل اصلی اینجاست که علائم خرابی این دو برد در نگاه اول شبیه هم هستند؛ مثلاً هر دو می‌توانند باعث ریست شدن دستگاه، روشن نشدن، یا خطاهای عجیب در نمایشگر شوند. در این راهنما، شما با ۸ تست سریع و قابل اجرا یاد می‌گیرید چطور با کمترین خطا بفهمید مشکل از کدام برد است—تا هزینه اضافه نکنید و قطعه درست را تهیه کنید.

نکته مهم: قبل از هر کار، پرینتر را خاموش کنید، کابل برق را جدا کنید و چند دقیقه صبر کنید تا خازن‌ها تخلیه شوند. در دستگاه‌های دارای فیوزینگ داغ، مراقب حرارت باشید.

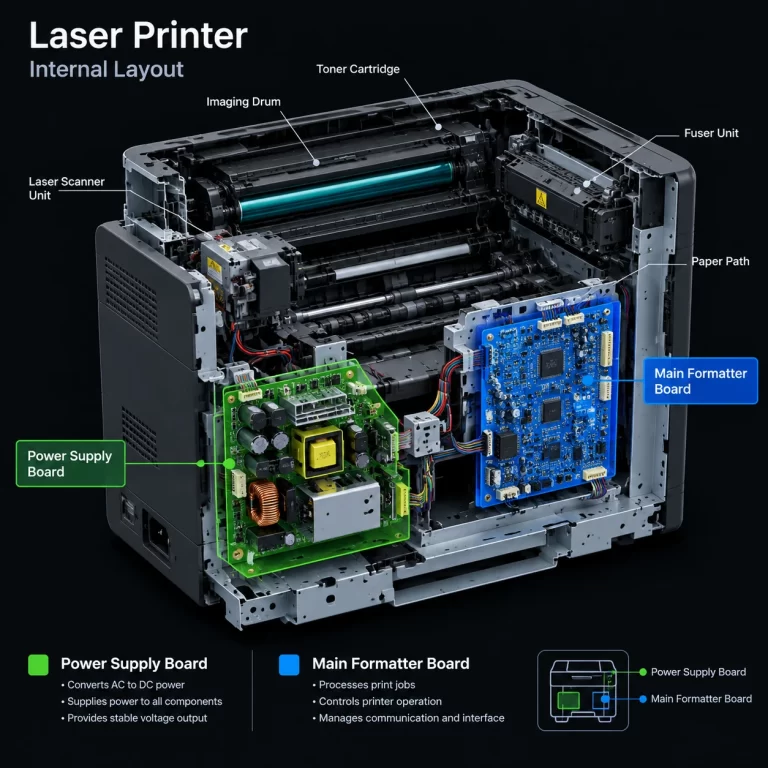

تفاوت برد فرمتر و برد پاور به زبان ساده

برد پاور (Power Board / PSU / DC Controller) چه می‌کند؟

برد پاور برق ورودی (AC) را به ولتاژهای مورد نیاز پرینتر تبدیل می‌کند (مثل 24V، 5V، 3.3V). همچنین روشن/خاموش شدن، محافظت در برابر نوسان، و تغذیه موتور/فیوزینگ/فن‌ها در بسیاری مدل‌ها از این مسیر مدیریت می‌شود.

برد فرمتر (Formatter Board) چه می‌کند؟

فرمتر مغز پرینتر است: پردازش فرمان چاپ، ارتباط USB/شبکه، مدیریت حافظه، کنترل فریمور، و ارسال دستور به بخش‌های مکانیکی/الکترونیکی. هنگ کردن روی لوگو، ارورهای 49 در بسیاری مدل‌های HP، یا مشکل شناسایی پورت شبکه/USB اغلب در این بخش ریشه دارد.

۸ تست سریع برای تشخیص خرابی برد فرمتر و برد پاور

تست 1) آیا هیچ چراغی روشن نمی‌شود؟ (کاملاً مرده)

علامت‌ها: هیچ چراغ/نمایشگر/صدا ندارد.

احتمال بیشتر: برد پاور یا ورودی برق.

اقدام:

• کابل برق و پریز را با دستگاه دیگر تست کنید.
• اگر دستگاه فیوز یا کلید دارد بررسی کنید.
• اگر همچنان هیچ واکنشی نیست، برد پاور در اولویت بررسی است.

تست 2) روشن می‌شود اما سریع خاموش/ریست می‌شود

علامت‌ها: دستگاه روشن می‌شود، فن لحظه‌ای می‌چرخد، بعد خاموش یا ریست می‌کند.

احتمال بیشتر: برد پاور (افت ولتاژ)، اتصال کوتاه، یا مصرف بیش از حد در بخش فیوزینگ/موتور.

نکته تشخیصی: ریست‌های تکراری معمولاً از ناپایداری تغذیه می‌آید، نه فرمتر.

تست 3) گیر کردن روی لوگو (Boot Loop) یا صفحه Ready نمی‌آید

علامت‌ها: لوگو می‌آید، اما آماده به کار نمی‌شود یا روی بوت می‌ماند.

احتمال بیشتر: برد فرمتر یا فریمور/حافظه.

اقدام:

• اگر امکان دارد NVRAM reset/Factory reset انجام دهید (بسته به مدل).
• اگر بعد از ریست هم روی لوگو می‌ماند، فرمتر مشکوک‌تر است.

تست 4) خطای 49 (به‌خصوص در HP) یا هنگ بعد از ارسال پرینت

علامت‌ها: با ارسال یک فایل خاص یا پرینت از شبکه/USB دستگاه قفل می‌کند، ارور 49 می‌دهد یا ریست می‌شود.

احتمال بیشتر: فرمتر، فریمور، ماژول شبکه، یا RAM.

اقدام:

• کابل شبکه/USB را جدا کنید و روشن کنید. اگر بدون کابل پایدار شد، فرمتر/شبکه محتمل‌تر است.
• چاپ با USB در برابر شبکه را مقایسه کنید.

تست 5) پورت USB/شبکه کار نمی‌کند ولی دستگاه روشن است

علامت‌ها: دستگاه روشن و Ready می‌شود، اما USB شناسایی نمی‌شود یا شبکه لینک نمی‌دهد.

احتمال بیشتر: فرمتر (یا پورت‌ها/چیپ شبکه).

نکته: برد پاور معمولاً باعث «قطع پورت» به تنهایی نمی‌شود؛ بیشتر کل دستگاه را به هم می‌ریزد.

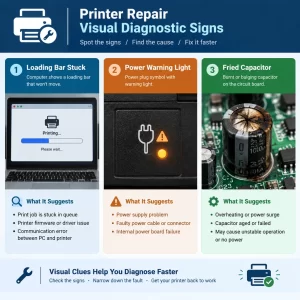

تست 6) بوی سوختگی، داغ شدن غیرعادی، یا آثار سوختگی روی برد

علامت‌ها: بوی سوختگی از داخل، تغییر رنگ قطعات، بادکردگی خازن‌ها.

احتمال بیشتر: برد پاور (به‌خصوص بخش اولیه AC و رگولاتورها).

اقدام: در این حالت روشن کردن مجدد می‌تواند آسیب زنجیره‌ای ایجاد کند. اولویت با بررسی برد پاور و اتصالات است.

تست 7) فن‌ها کار می‌کنند ولی نمایشگر/چراغ‌ها قفل هستند

علامت‌ها: فن می‌چرخد، بعضی موتورها تلاش می‌کنند، اما نمایشگر فریز است یا چراغ‌ها الگوی غیرعادی دارند.

احتمال: ترکیبی؛ اما در بسیاری مدل‌ها فرمتر محتمل‌تر است چون کنترل منطقی بالا نمی‌آید.

تست 8) با جدا کردن لوازم جانبی/آپشن‌ها مشکل حل می‌شود؟

علامت‌ها: با جدا کردن ماژول شبکه اضافه، RAM اضافه، یا HDD/Flash، دستگاه بهتر بوت می‌شود.

احتمال بیشتر: فرمتر/تداخل ماژول‌ها.

اقدام: تست حداقلی (Minimal Boot) انجام دهید: فقط برق، بدون کابل‌ها و آپشن‌ها.

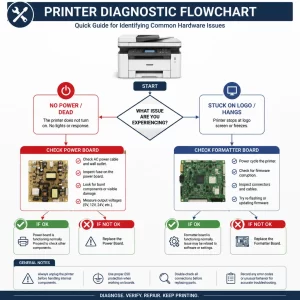

جدول تصمیم سریع (Diagnostic Decision Table)

اشتباهات رایج که تشخیص را خراب می‌کند

1. کشیدن کابل برق و زدن دوباره بدون بررسی نوسان برق: نوسان شدید می‌تواند دوباره به برد پاور ضربه بزند.
2. تعویض فرمتر بدون بررسی پاور: اگر پاور ولتاژ ناپایدار بدهد، فرمتر سالم هم بوت پایدار ندارد.
3. نادیده گرفتن اتصال کوتاه در فیوزینگ یا موتور: گاهی پاور سالم است اما مصرف بالا باعث محافظت و خاموشی می‌شود.

جمع‌بندی کاربردی برای خرید قطعه درست

اگر پرینتر شما هیچ روشن نمی‌شود یا ریست‌های پشت سر هم دارد، در اکثر سناریوها اول به برد پاور شک کنید.

اگر دستگاه روشن می‌شود اما بوت کامل نمی‌شود، روی لوگو می‌ماند، ارور 49 می‌دهد یا پورت‌ها مشکل دارند، احتمال خرابی برد فرمتر بالاتر است.
