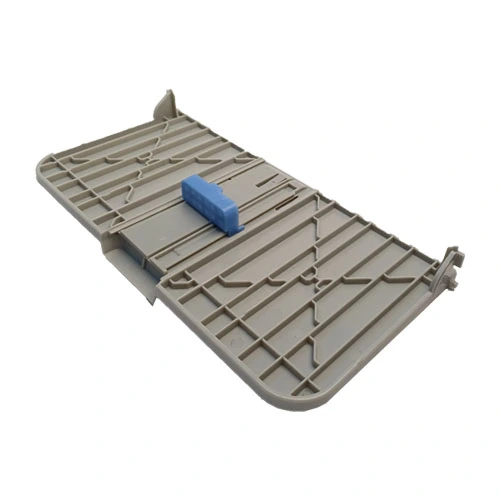

سینی ورودی پرینتر HP p1102

پرینتر لیزری تک‌رنگ HP LaserJet Pro P1102 (و نسخه وایرلس آن P1102w) بدون تردید یکی از پرطرفدارترین، پرفروش‌ترین و اقتصادی‌ترین چاپگرهای رومیزی تک‌کاره شرکت اچ‌پی در بازار ایران و سراسر جهان است. این چاپگر به لطف استفاده از کارتریج محبوب HP 85A (CE285A)، سرعت عمل مناسب و ابعاد کامپکت، انتخاب نخست اکثر دفاتر اداری، مطب‌ها، شرکت‌های خصوصی و کاربران خانگی محسوب می‌شود. از آنجا که این دستگاه فاقد کاست کشویی بسته است، هدایت کاغذ به درون مکانیسم چاپ از طریق درب تاشوی جلو یا همان سینی ورودی پرینتر HP p1102 انجام می‌گیرد. این بخش یکی از پرکاربردترین و در عین حال آسیب‌پذیرترین قطعات پلاستیکی مکانیکی بدنه در استفاده‌های روزمره به شمار می‌رود.

ساختار مهندسی و عملکرد سینی ورودی پرینتر HP p1102

سینی ورودی که در متون فنی با عناوینی نظیر Paper Pickup Tray Assembly یا Input Feeder Tray شناخته می‌شود، در قسمت جلویی پرینتر نصب شده و وظیفه نگهداری، تراز کردن و هدایت دسته کاغذ به سمت پیکاپ رولر (Pickup Roller) و پد جداساز (Separation Pad) را بر عهده دارد. اجزای اصلی این قطعه عبارتند از:

• بدنه اصلی و کفی سینی: بستر تاشونده‌ای که تا ظرفیت ۱۵۰ برگ کاغذ استاندارد ۸۰ گرمی سایز A4 را بر روی خود نگه می‌دارد. شیارهای هدایت‌کننده زیرین کفی باعث کاهش اصطکاک و انتقال روان برگه به دهانه ورودی چاپگر می‌شوند.
• گایدهای جانبی تنظیم عرض کاغذ (Paper Guides): دو زبانه متحرک کناری که به کاربر اجازه می‌دهند کاغذهایی با ابعاد مختلف نظیر A4، A5، B5، پاکت‌نامه و کارت‌پستال را دقیقاً در مرکز دهانه فیدر قفل و تراز کنند. تراز نبودن این گایدها مستقیماً منجر به کشیده شدن کج کاغذ (Paper Skew) و در نتیجه کج چاپ شدن متون می‌گردد.
• لولاهای مفصلی و پین‌های نگهدارنده جانبی (Hinges & Pivot Pins): دو زائده پلاستیکی در دو طرف انتهای سینی که درون سوکت‌های تعبیه‌شده روی شاسی جلویی پرینتر قفل می‌شوند و امکان باز و بسته شدن روان سینی را فراهم می‌سازند.

جنس سینی ورودی پرینتر HP p1102 از پلیمر فشرده و انعطاف‌پذیر ABS مهندسی طراحی شده است تا در برابر وزن مداوم کاغذ و ضربات وارده هنگام باز و بسته شدن مقاومت نشان دهد؛ اما به دلیل قرارگیری در بیرونی‌ترین بخش بدنه، بیش از سایر قطعات در معرض آسیب‌های فیزیکی است.

پارت‌نامبرهای رسمی و تخصصی کمپانی HP

جهت ثبت سفارش قطعه یدکی فابریک و تطابق کامل با استانداردهای کارخانه، کمپانی اچ‌پی شناسه‌های فنی معینی را برای این مجموعه ارائه کرده است:

• پارت‌نامبر رسمی سینی ورودی کامل: RM1-6901-000CN (شناسه فنی متداول: RM1-6901)
• پارت‌نامبر جایگزین/مشترک در برخی زیرمدل‌ها: RM1-6899-000CN

این سینی علاوه بر پرینتر معروف HP LaserJet Pro P1102 و P1102w، با مدل‌های هم‌خانواده نظیر HP LaserJet Pro P1106، P1108، P1007، P1008 و همچنین مدل‌های تک‌کاره متناظر کانن (نظیر Canon LBP6000 و LBP6030) که از مکانیسم کشش کاغذ مشابه استفاده می‌کنند، سازگاری ساختاری دارد.

علل متداول شکستگی و خرابی سینی ورودی پرینتر HP p1102

از آنجا که سینی کاغذ جلو همواره در حال باز و بسته شدن است و کاغذگذاری روزانه روی آن انجام می‌گیرد، با خرابی‌های متعددی روبرو می‌شود که خرید قطعه جایگزین را الزامی می‌کند:

1. شکستن پین‌ها و پایه‌های لولا (Hinge Pins): شایع‌ترین خرابی، شکسته شدن یکی از پین‌های انتهای سینی به علت فشار بیش از حد به سمت پایین، باز کردن اشتباه با زاویه نامناسب یا برخورد دست در حین کار است. شکستگی لولا باعث لق شدن سینی و عدم هدایت صحیح کاغذ به زیر غلطک پیکاپ می‌شود.
2. شکستگی یا لق شدن گایدهای تنظیم عرض: اعمال فشار زیاد هنگام جا زدن دسته‌های ضخیم کاغذ می‌تواند زبانه‌های تنظیم عرض را از ریل خارج کرده یا خارهای قفل‌کننده زیرین آن‌ها را بشکند. این اتفاق باعث حرکت آزادانه کاغذ در حین کشیده شدن و در نهایت گیر کردن مداوم کاغذ (Paper Jam) می‌شود.
3. ترک‌خوردگی کفی سینی در اثر بارگذاری سنگین: قرار دادن بیش از ظرفیت استاندارد کاغذ یا تکیه دادن دست روی سینی باز، موجب ایجاد ترک در طول کفی سینی ورودی می‌شود.
4. گم شدن یا شکستگی در حین جابجایی و اسباب‌کشی: هنگام انتقال پرینتر در بسته‌بندی نامناسب، ضربه به درب جلو می‌تواند موجب خرد شدن کامل سینی ورودی گردد.

مزایای خرید سینی ورودی پرینتر HP p1102 (استوک تمیز روکاری)

استفاده از نمونه‌های فابریک و اورجینال سینی ورودی پرینتر HP p1102 تفاوت فاحشی با نمونه‌های پلاستیکی خشک و نامرغوب فیک دارد:

• قفل شدن نرم و بدون دردسر لولاها: ابعاد میلی‌متری و دقیق پین‌ها از فشار به شاسی اصلی چاپگر جلوگیری کرده و درب به نرمی باز و بسته می‌شود.
• روانی ریل‌های تنظیم گاید: حرکت گایدهای جانبی بسیار روان است و پس از تنظیم، بدون تکان خوردن کاغذ را در زاویه ۹۰ درجه ثابت نگه می‌دارد.
• جلوگیری از خطای چندبرگی کشیدن (Multi-feed): شیب زاویه قرارگیری کاغذ در نمونه فابریک کاملاً منطبق بر ارتفاع رولر پیکاپ است که مانع از کشیده شدن هم‌زمان چند کاغذ می‌شود.
• حفظ زیبایی ظاهری پرینتر: رنگ مشکی مات اداری و بافت پلاستیک اورجینال اچ‌پی به طور کامل با بدنه دستگاه هماهنگ بوده و ارزش ظاهری چاپگر را حفظ می‌کند.
