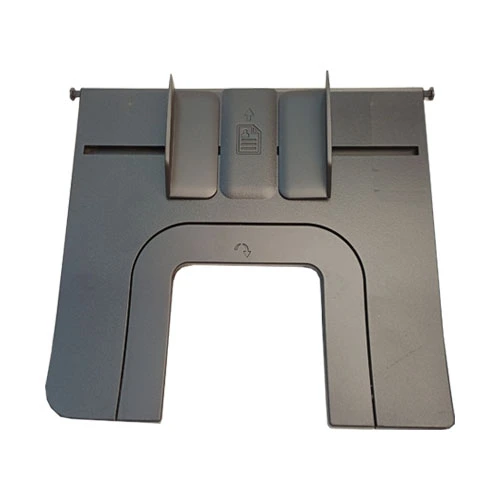

سینی ورودی فیدر (ADF) پرینتر HP 1536

ساختار مکانیکی و مهندسی سینی ورودی فیدر (ADF) پرینتر HP 1536

مجموعه سینی ورودی اسناد فیدر از بخش‌های مهندسی‌شده دقیقی تشکیل شده است که هماهنگی آن‌ها ضامن هدایت بدون خطای کاغذ است:

• کفی نگهدارنده اسناد (Tray Bed): صفحه پلاستیکی مستحکم با شیب استاندارد که وظیفه نگهداری حداکثر ۳۵ برگ کاغذ استاندارد ۸۰ گرمی را بر عهده دارد. زاویه شیب کفی به نحوی طراحی شده که نیروی جاذبه به همراه فشار رولر فیدر، ورق بالایی را به آرامی به سمت درگاه اسکن هدایت کند.
• گایدهای تنظیم عرض برگه (Paper Width Guides): دو زبانه متقارن متحرک در دو سمت سینی که به کاربر اجازه می‌دهند انواع سایزهای کاغذ شامل A4، A5، B5 و حتی برگه‌های اسناد کوچک‌تر را تراز کنند. تراز دقیق این گایدها نقشی بنیادین در جلوگیری از کج کشیده شدن اسناد (Document Skew) و ایجاد خطای تصویری یا چین‌خوردگی لبه کاغذ دارد.

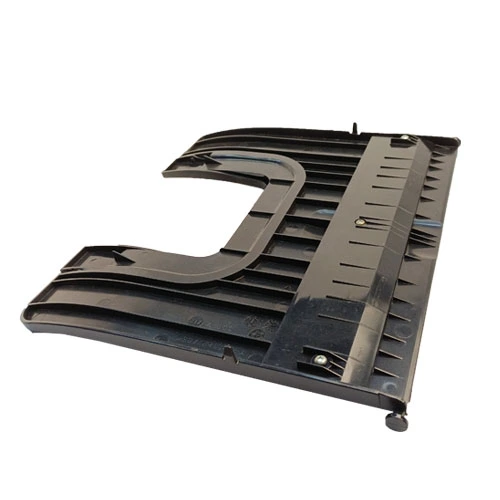

• پایه‌ها و لولاهای اتصال (Hinge & Snap-in Mounts): دو زائده پین‌مانند در زیر و انتهای سینی که در شکاف‌های لولایی بدنه بالایی ADF قفل شده و به سینی اجازه می‌دهند در مواقع نیاز کمی به بالا یا پایین حرکت داشته باشد و باز و بسته شود.

جنس سینی ورودی فیدر (ADF) پرینتر HP 1536 از پلیمر مهندسی ABS سخت با گرید صنعتی تولید شده است؛ با این حال، به دلیل قرار گرفتن در بالاترین بخش بیرونی پرینتر و تردد مداوم اسناد، همواره یکی از قطعات مستعد شکستگی و آسیب فیزیکی محسوب می‌شود.

پارت‌نامبرهای رسمی و تخصصی کمپانی HP

شرکت اچ‌پی برای این قطعه یدکی دو شناسه اصلی را در مستندات فنی و راهنمای سرویس چاپگر قید کرده است:

• پارت‌نامبر کامل مجموعه مونتاژ (Assembly Part Number): CE538-60127 (گاهی با پسوند CE538-60127CN)
• پارت‌نامبر قالب بدنه پلاستیکی (Molded Part Number): CE538-40010 (این کد مستقیماً زیر بدنه قطعه حک شده است و تکنسین‌ها برای شناسایی آن را ملاک قرار می‌دهند).

علاوه بر مدل پرطرفدار HP M1536dnf، این سینی با چاپگرهای لیزری رنگی چندکاره اچ‌پی که از یونیت فیدر مشابه استفاده می‌کنند، سازگاری کامل دارد؛ مدل‌هایی نظیر:

• HP LaserJet Pro CM1415 / CM1415fnw
• HP LaserJet Pro 100 Color MFP M175 / M175a / M175nw
• سری چاپگرهای HP Color LaserJet Pro CP1525 / M1530

دلایل رایج خرابی و شکستگی سینی فیدر پرینتر HP 1536

در استفاده‌های مکرر روزمره، آسیب‌های مختلفی ممکن است برای این قطعه پیش بیاید که عملکرد اسکنر فیدر را متوقف می‌کند:

1. شکستن پایه‌های لولا در اثر ضربه یا فشار ناگهانی: قرار دادن اجسام سنگین روی سینی، تلاش برای بلند کردن پرینتر از قسمت سینی ADF یا برخورد دست در هنگام تمیزکاری می‌تواند موجب شکسته شدن یکی از پایه‌های لولا شود. با شکستن لولا، سینی از حالت تراز خارج شده و فیدر دیگر قادر به کشیدن اسناد نخواهد بود.
2. شکستگی یا لق شدن ریل‌های گاید تنظیم عرض: جا زدن پرفشار کاغذهای ضخیم یا دسته‌های بزرگ اسناد می‌تواند ریل‌های پلاستیکی زیرین گایدها را مستهلک کرده و باعث شود کاغذها در حین اسکن به چپ و راست منحرف شوند و گیر کنند (ADF Document Jam).
3. ترک‌خوردگی بدنه در حمل‌ونقل و جابجایی: در هنگام بسته‌بندی نامناسب چاپگر یا انتقال در حین اسباب‌کشی، ضربه مستقیم به قسمت بالایی اسکنر می‌تواند منجر به شکستگی و لب‌پر شدن صفحه سینی گردد.
4. مفقود شدن سینی در خریدهای استوک یا تعمیرات نامناسب: در برخی موارد در چاپگرهای دست دوم و استوک وارداتی، این سینی گم شده یا با قطعات غیرفابریک جایگزین شده است که نیازمند تهیه نمونه اورجینال خواهد بود.
