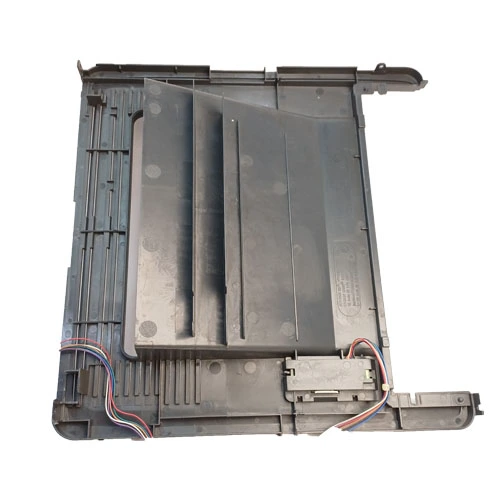

پرینتر لیزری تک‌کاره و پرقدرت HP LaserJet P2015 و نسخه‌های جانبی آن نظیر P2015d، P2015n و P2015dn، همواره در بازار ماشین‌های اداری ایران به عنوان نماد سرعت، دوام بالا و جان‌سختی در محیط‌های سازمانی، ادارات دولتی، دفاتر اسناد رسمی و پیشخوان‌ها شناخته می‌شوند. این دستگاه با بهره‌گیری از کارتریج غول‌پیکر و پرظرفیت HP 53A (Q7553A/X)، حجم کاری ماهانه بالایی را پشتیبانی می‌کند. در بدنه جلویی این چاپگر، قطعه‌ای چندمنظوره با نام درب کارتریج پرینتر HP 2015 تعبیه شده است. این قطعه صرفاً یک کاور پلاستیکی برای پوشاندن نمای روبروی پرینتر نیست، بلکه مجموعه‌ای یکپارچه متشکل از درب دسترسی به محفظه کارتریج، سینی ورودی چندمنظوره (سینی ۱ یا سینی دستی) و بازوهای مکانیکی تحریک‌کننده سوئیچ و مکانیزم چرخش چرخ‌دنده‌ها محسوب می‌شود.

ساختار مکانیکی و مهندسی درب کارتریج پرینتر HP 2015

بر خلاف بسیاری از مدل‌های ساده‌تر که درب کارتریج آن‌ها مجزا از مسیر کاغذ است، در معماری شاسی سری P2015، بخش جلویی پرینتر یک مجموعه مهندسی چندمنظوره (Cartridge Door and MP Tray 1 Assembly) را تشکیل می‌دهد:

• درب دسترسی کارتریج (Print Cartridge Door): این بخش زاویه باز شدن عریضی را در قسمت جلوی پرینتر فراهم می‌آورد تا کاربر و تکنسین بتوانند کارتریج ۵۳A را بدون برخورد با درام یا غلطک مگنت، به‌راحتی بیرون کشیده یا در ریل‌های راهنما جا بیندازند. با باز شدن این درب، گپ ایمنی ایجاد شده و درگاه دسترسی به مسیر کاغذ در صورت گیر کردن برگه (Paper Jam) در دهانه ورودی نیز در دسترس قرار می‌گیرد.
• سینی ورودی چندمنظوره یا سینی ۱ (Multipurpose Tray 1): روی صفحه جلویی درب کارتریج پرینتر HP 2015، یک درب تاشو با مکانیزم بازشونده قرار دارد که به عنوان سینی ۱ برای تغذیه دستی کاغذهای خاص، پاکت‌نامه‌ها، برچسب‌ها، مقواهای سبک و کاغذهای سایز A5 یا سایزهای سفارشی عمل می‌کند. این سینی دارای گایدهای کناری لغزنده (Paper Guides) برای تراز کردن کاغذ است.
• پین‌ها و بازوهای درگیرکننده میکروسوئیچ ایمنی (Interlock Lever & Microswitch Activator): در کناره‌های داخلی این درب، زبانه‌های مقاوم پلاستیکی تعبیه شده که به هنگام چفت شدن درب، میکروسوئیچ داخلی شاسی (مرتبط با قطعه محرک RC1-3472) را فشرده می‌کنند. در صورت سالم بودن این زبانه، مدار برق ولتاژ بالا و پاور موتور فعال می‌شود. اگر این زبانه بر اثر ضربه یا شکستگی پین‌ها به‌درستی فشرده نشود، چراغ اخطار پرینتر چشمک زده و در کامپیوتر با خطای توقف چاپ “Print Cartridge Door is Open” مواجه خواهید شد.
• اهرم آزادکننده یونیت لیزر اسکنر (Laser Shutter Link): با بسته شدن درب، اهرمی مکانیکی دریچه عبور پرتو لیزر به سمت درام را باز می‌کند تا هنگام چاپ، تصویر مخفی مغناطیسی روی فوتوکنداکتور درام شکل بگیرد. بسته نشدن کامل درب به دلیل شکستگی گیره‌ها، مستقیماً به کم‌رنگ شدن شدید یا سفید چاپ شدن صفحات منجر می‌شود.
• لولاهای محکم انتهای شاسی (Heavy-Duty Pivot Hinges): لولاهای زیرین قطعه فشارهای ناشی از باز و بسته شدن مکرر کاربران اداری را جذب می‌کنند تا ساختار زاویه‌ای پرینتر در طول سال‌ها استهلاک به هم نریزد.

جنس این قطعه از پلیمر فشرده و نشکن ABS صنعتی است که استحکام فیزیکی بالایی در برابر ضربات و فرسایش محیط‌های شلوغ کاری دارد.

پارت‌نامبرهای رسمی و مدل‌های سازگار

در کاتالوگ قطعات یدکی و کتابچه راهنمای مهندسی اچ‌پی (Service Manual)، این مجموعه درب جلو با شناسه اصلی زیر به ثبت رسیده است:

• پارت‌نامبر اصلی کارخانه (HP Part Number): RM1-4266-000CN (کد اختصاری: RM1-4266-000 یا RM1-4266)
• عنوان رسمی در اسناد فنی: Cartridge Door Assembly / Cartridge Door and MP Tray 1 Assembly
• قطعات مکمل متصل به این مجموعه: اهرم میکروسوئیچ با پارت‌نامبر RC1-3472 و پیکاپ رولر سینی یک با پارت‌نامبر RL1-0540-000CN

مدل‌های سازگار با این درب عبارتند از:

• HP LaserJet P2015
• HP LaserJet P2015d (نسخه دوروزن)
• HP LaserJet P2015n (نسخه شبکه)
• HP LaserJet P2015dn (نسخه دوروزن و شبکه)
• HP LaserJet P2015x
• HP LaserJet P2014 (مدل متناظر)
• همچنین از نظر قالب شاسی جلو، سازگاری فنی بالایی با ساختار مکانیکی پایه‌ای مشترک در برخی قطعات سری چندکاره M2727 و پلتفرم P1320 دارد؛ هرچند رنگ و طراحی پنل ممکن است در جزئیات متفاوت باشد.

علت‌های اصلی خرابی و تعویض درب کارتریج پرینتر HP 2015

به عنوان بیرونی‌ترین قطعه متحرک پرینتر، آسیب‌های زیر رایج‌ترین دلایل نیاز به تعویض این قطعه هستند:

1. شکستگی خارهای لولا و پایه‌های پایینی: در سازمان‌ها به دلیل برخورد پا، صندلی چرخ‌دار یا سقوط اشیاء سنگین بر روی درب در حالتی که سینی باز است، پین‌های لولای تحتانی می‌شکنند و درب آویزان یا کج می‌شود.
2. شکسته شدن زبانه‌های قفل‌شونده و پین میکروسوئیچ: اعمال نیروی بیش از حد برای بستن درب زمانی که کارتریج به‌درستی در ریل ننشسته است، موجب شکستن شاخک‌های پلاستیکی شده و در نتیجه خطای دائمی باز بودن درب ظاهر می‌شود.
3. هرز شدن یا شکستن بازوهای سینی دستی (Tray 1): زبانه‌های نگهدارنده سینی کاغذ دستی در حین کشیدن کاغذ گیرکرده یا تنظیم نادرست گایدها دچار ترک‌خوردگی شده و زاویه کاغذ برای ورود به داخل فیدر تغییر می‌کند که منجر به خطای عدم کشش کاغذ یا چروک شدن آن می‌شود.
4. مات‌شدگی، زردی و خط‌وخش‌های شدید بدنه: در نوسازی پرینترهای استوک اروپا، تعویض درب جلویی پرینتر که ویترین دستگاه است، جلوه‌ای کاملاً تمیز و در حد نو به دستگاه می‌بخشد.

مزایای خرید درب فابریک استوک و اورجینال

خرید درب کارتریج پرینتر HP 2015 به‌صورت استوک اورجینال یا طرح درجه یک باکیفیت:

• رفع خطای کاذب باز بودن درب: چفت شدن کامل زبانه‌ها و تحریک دقیق سنسور ایمنی بدون نیاز به مسدود کردن غیرحرفه‌ای سوئیچ با کاغذ یا چسب.
• تغذیه روان کاغذ از سینی دستی: حفظ زاویه اصولی دهانه کشش سینی ۱ و جلوگیری از ورود کج کاغذ به پرینتر.
• تطابق رنگ خاکستری-سفید فابریک HP: بدون هیچ‌گونه ناهماهنگی در درزها، خطوط بدنه و رنگ پرینتر.
• نصب ساده و سریع: قرار گرفتن پین‌های لولا بدون نیاز به برش‌کاری یا چسباندن مجدد.
