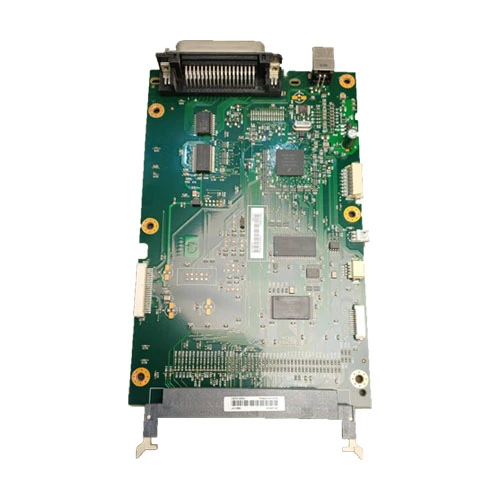

برد فرمتر پرینتر HP 1320

برد فرمتر چیست و چه نقشی در چاپگر اچ پی ۱۳۲۰ ایفا می‌کند؟

در ساختار داخلی پرینترهای لیزری تک‌رنگ و چندکاره، برد فرمتر نقش پردازنده مرکزی (CPU)، واحد حافظه موقت (RAM)، کنترل‌کننده ورودی/خروجی و مترجم زبان‌های چاپ نظیر HP PCL 6، HP PCL 5e و شبیه‌ساز PostScript Level 2 را بر عهده دارد. زمانی که دستوری از طریق کامپیوتر صادر می‌شود، داده‌های فایل خام ابتدا به برد فرمتر پرینتر HP 1320 ارسال می‌گردد. این بورد با بهره‌گیری از ریزپردازنده اختصاصی سری کُلدفایر (Motorola/Freescale ColdFire) و حافظه داخلی پایه‌ای خود، اطلاعات متنی و گرافیکی را به سیگنال‌های دیجیتالی رستر (Raster Data) تبدیل کرده و زمان‌بندی دقیق چرخش لیزر اسکنر، شارژ رولر درام کارتریج و چرخش موتور محرک را مدیریت می‌کند.

علاوه بر این، مدیریت درگاه‌های اتصالی شامل پورت سریع USB 2.0، پورت موازی (Parallel IEEE 1284) و در نسخه‌های شبکه‌دار (مانند مدل‌های HP LaserJet 1320n و 1320nw) پورت اترنت داخلی 10/100 و ماژول بی‌سیم مستقیماً توسط تراشه‌های اختصاصی مستقر روی همین برد فرمتر هدایت می‌شود.

علائم و نشانه‌های اصلی خرابی برد فرمتر پرینتر HP 1320

تشخیص صحیح عیب دستگاه، مانع از صرف هزینه‌های اضافه برای تعویض بیهوده قطعات سالم مانند کارتریج، برد پاور یا موتور خواهد شد. خرابی برد فرمتر پرینتر HP 1320 عمدتاً با نشانه‌های زیر در سیستم و ظاهر دستگاه نمایان می‌شود:

1. خطای ناشناخته در درگاه USB (USB Device Not Recognized): با اتصال کابل پرینتر به کامپیوتر، سیستم پیام عدم شناسایی دیوایس را نمایش می‌دهد و تعویض کابل، پورت کامپیوتر یا نصب مجدد درایور مشکل را رفع نمی‌کند.
2. الگوی چراغ‌های خطای بحرانی (Fatal Error): روشن ماندن یا چشمک‌زدن همزمان تمامی چراغ‌های LED کنترل پنل (شامل چراغ‌های Go، Ready و Attention) هنگام روشن کردن دستگاه، به‌طوری که پرینتر در چرخه راه‌اندازی (Initialization Loop) قفل شده و هرگز به حالت آماده به کار (Ready) وارد نمی‌شود.
3. عدم پاسخگویی پورت شبکه (در مدل‌های 1320n): عدم شناسایی پرینتر در شبکه محلی، روشن نشدن چراغ‌های لینک درگاه LAN یا دریافت نکردن آدرس IP خودکار.
4. چاپ صفحات ناقص، خراب یا حاوی کاراکترهای نامفهوم: چاپ متون عجیب و غریب یا کاراکترهای بی‌معنی (Garbled Characters) به دلیل اشکال در پردازش یا خرابی حافظه فرمتر.
5. ارورهای سیستمی و خطای Error 79: گیر کردن دستورات در صف چاپ (Print Spooler) و کرش کردن کنترلر دستگاه.
6. عدم حرکت موتور با وجود روشن بودن چراغ‌ها: پرینتر روشن می‌شود ولی هیچ‌گونه صدای کارکرد مکانیکی یا آماده‌سازی اولیه از دستگاه شنیده نمی‌شود.

روش قطعی تشخیص خرابی فرمتر: انجام تست سلامت موتور (Engine Test)

یکی از کاربردی‌ترین ترفندهای تعمیرکاران حرفه‌ای برای اطمینان ۱۰۰ درصدی از سوختن یا خرابی برد فرمتر پرینتر HP 1320، انجام «تست انجین» است:

• در بخش پایینی بدنه سمت چپ پرینتر (نزدیک محل قرارگیری برد اصلی)، یک شیار و دکمه ریز میکروسوئیچ تعبیه شده است.
• با وارد کردن یک شیء باریک (مانند سوزن یا گیره کاغذ) در زمان روشن بودن دستگاه، یک صفحه حاوی خطوط افقی موازی چاپ می‌شود.
• نتیجه‌گیری فنی: اگر تست انجین با موفقیت چاپ شد ولی پرینتر به هیچ وجه از طریق سیستم و کابل کامپیوتر فرمان چاپ را نمی‌پذیرد، خرابی منحصراً مربوط به برد فرمتر پرینتر اچ پی 1320 است و سیستم مکانیکی، لیزر، فیوزینگ و برد کنترل موتور کاملاً سالم هستند.

تفاوت مدل‌های مختلف برد فرمتر پرینتر HP 1320 و شماره فنی (Part Numbers)

هنگام خرید برد فرمتر پرینتر HP 1320 باید به نوع کاربری و پورت‌های دستگاه خود توجه کنید:

• نسخه استاندارد (پورت پارالل و USB – بدون شبکه): دارای پارت نامبرهای اختصاصی نظیر Q3696-60001 یا CB355-60001 (و نسخه‌های تجاری CB355-67901). این مدل برای مصارف تک‌کاربری و اتصال مستقیم به یک رایانه مناسب است.
• نسخه شبکه‌دار (پورت اترنت داخلی + USB – مدل‌های 1320n/nw): دارای پارت نامبرهای Q3697-60001 یا CB356-60001 (و کدهای جایگزین CB356-67901 و Q3990-67901) که مجهز به کارت شبکه JetDirect داخلی ۱۰/۱۰۰ جهت اشتراک‌گذاری پرینتر بین چندین کلاینت در محیط‌های اداری و سازمانی است.

راهنمای گام‌به‌گام تعویض و نصب برد فرمتر پرینتر HP 1320

تعویض برد فرمتر این چاپگر نیاز به باز کردن کامل شاسی اصلی ندارد و با رعایت مراحل ایمنی ساده قابل انجام است:

1. رعایت نکات ایمنی: دستگاه را خاموش کرده، کابل برق و کابل‌های اتصالی را جدا نمایید و اجازه دهید دستگاه خنک شود.
2. باز کردن درپوش سمت چپ: پنل پلاستیکی سمت چپ دستگاه (سمت پورت‌های اتصالی) به وسیله خارهای نگهدارنده به بدنه متصل است. با کشیدن آرام زبانه‌ها، پنل کناری را خارج کنید.
3. باز کردن شیلد فلزی: پیچ‌های محافظ قاب فلزی محافظ برد فرمتر را باز کرده و صفحه را جدا نمایید.
4. جداسازی کانکتورها: کابل‌های فلت نواری (FFC) و کانکتورهای متصل به پنل کلیدها و برد کنترل موتور را با احتیاط و بدون کشیدگی شدید پین‌ها آزاد کنید. در صورت وجود ماژول حافظه ارتقایی رم (DIMM) در اسلات ۱۰۰ پین، آن را نیز به آرامی خارج کنید.
5. جایگذاری برد جدید و تست نهایی: برد فرمتر جدید و سالم را پیچ کرده، کانکتورها و رم را در جای خود قرار دهید، قاب‌ها را ببندید و پس از روشن کردن، با نگه‌داشتن دکمه سبز Go به مدت ۵ ثانیه، برگه تست وضعیت پیکربندی (Configuration Page) را پرینت بگیرید.

مزایای خرید برد فرمتر اصلی و تست‌شده از فروشگاه ما

• ضمانت سلامت و تست ۱۰۰٪ سخت‌افزاری: کلیه بردهای استوک اورجینال، قبل از ارسال توسط کارشناسان فنی از نظر سلامت پورت‌های اتصالی، برقراری ارتباط بدون ارور و عملکرد صحیح زیر بار پرینت‌های متوالی تست می‌شوند.
• کیفیت قطعات فابریک: بردهای اصلی شرکتی مقاومت بسیار بالاتری در برابر حرارت کارکرد طولانی در مقایسه با بردهای تعمیری یا اصطلاحاً هیت‌داده‌شده (Bake/Reflow) دارند.
• سازگاری کامل با تمامی نسخه‌های ویندوز و مک: شناسایی فوری و بی‌نقص در ویندوزهای ۷، ۸، ۱۰، ۱۱ و سیستم‌های عامل لینوکس بدون افت سرعت تبادل دیتا.

.
