فیوزینگ کامل پرینتر samsung k-2200

دستگاه‌های کپی و چندکاره اداری سامسونگ سری MultiXpress SL-K2200 و SL-K2200ND از پرکاربردترین دستگاه‌های چاپ سایز A3 هستند.

این دستگاه‌ها به دلیل تیراژ کاری روزانه و پشتیبانی از ابعاد بزرگ کاغذی، حرارت و استهلاک مکانیکی بالایی را تجربه می‌کنند.

مرحله پایانی چاپ در پرینترهای لیزری، پخت و تثبیت پودر تونر بر روی بافت کاغذ است که دوام متون و تصاویر را تضمین می‌کند.

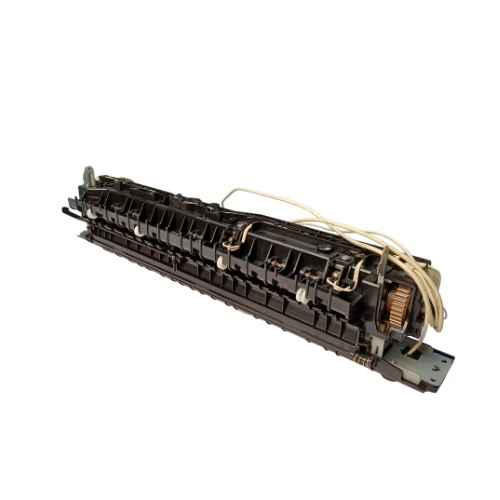

قطعه فیوزینگ کامل پرینتر samsung k-2200 مدیریت این مرحله حساس حرارتی را با هماهنگی دقیق سنسورها، رولرها و هیتر بر عهده دارد.

پارت‌نامبرهای معتبر و مدل‌های سازگار

پارت‌نامبر اصلی و ثبت‌شده کمپانی سازنده برای این یونیت پخت، کد اختصاصی JC91-01152A (و پارت موازی JC91-01152B) است.

همچنین در خطوط تولید به‌روزرسانی‌شده، این قطعه با پارت‌نامبر معادل JC91-01217A نیز به بازار قطعات یدکی عرضه شده است.

این یونیت فیوزینگ با برق استاندارد ۲۲۰ ولت شهری سازگار بوده و بر روی دستگاه‌های Samsung MultiXpress SL-K2200 ،K2200ND و K2200FD نصب می‌گردد.

علاوه بر مدل‌های سامسونگ، به دلیل پلتفرم سخت‌افزاری مشترک، این یونیت بر روی پرینترهای چندکاره HP LaserJet MFP M433a و M436n/nda نیز قابل استفاده است.

ساختار قطعات داخلی یونیت فیوزینگ

درون مجموعه فیوزینگ کامل پرینتر samsung k-2200، یک رولر حرارتی مقاوم (Heat Roller) وظیفه توزیع یکدست دما را انجام می‌دهد.

در مقابل آن، پرس رولر انعطاف‌پذیر از جنس سیلیکون نسوز قرار دارد که فشار مکانیکی همگن را به تمام عرض کاغذ وارد می‌سازد.

ترمیستورهای حرارتی با سنجش مداوم دمای سطح رولر، داده‌ها را جهت تنظیم جریان به برد پاور و مین‌برد دستگاه ارسال می‌کنند.

همچنین فیوز حرارتی (ترموستات) به عنوان ضامن ایمنی مدار در این مجموعه حضور دارد تا از افزایش دمای کنترل‌نشده پیشگیری نماید.

ناخنک‌های هدایت کاغذ، بوش‌های نسوز و چرخ‌دنده‌های مقاوم در برابر گرما، عبور روان کاغذ را بدون تاب‌خوردگی میسر می‌سازند.

مهم‌ترین علائم فرسودگی و خرابی یونیت پخت

اصلی‌ترین علامت خرابی فیوزینگ کامل پرینتر samsung k-2200، پاک شدن یا ریختن تونر از روی کاغذ با دست کشیدن روی اسناد چاپ‌شده است.

این اختلال به دلیل نرسیدن المنت به دمای بهینه یا فرسایش روکش تفلونی هیت رولر به وجود می‌آید.

ایجاد چروک در لبه‌های کاغذ A3، بروز خطوط تیره موازی روی اسناد و تکرار سایه‌وار تصاویر (Ghosting) از دیگر نشانه‌های فرسودگی قطعه است.

همچنین گیر کردن مداوم کاغذ در خروجی یونیت هیتر و نمایش خطاهای Fuser Error یا ارورهای U1 روی پنل، زمان تعویض یونیت را نشان می‌دهد.
