قاب بغل پرینتر HP 1010/1020

پرینترهای لیزری تک‌رنگ HP LaserJet 1010 و HP LaserJet 1020 را به جرات می‌توان محبوب‌ترین، پرفروش‌ترین و آیکونیک‌ترین چاپگرهای اداری و خانگی کوچک در دو دهه اخیر دانست. طول عمر فوق‌العاده بالا، هزینه نگهداری بسیار پایین و فراوانی کارتریج ۱۲A (Q2612A) سبب شده است که این دستگاه‌های ارزشمند همچنان در هزاران دفتر کار، شرکت، فروشگاه و واحد اداری فعال باشند. در ساختار مهندسی این چاپگرها، شاسی فلزی توسط قطعات پلاستیکی مقاوم پوشانده شده است که مهم‌ترین آن‌ها قاب بغل پرینتر HP 1010/1020 است. کاورهای جانبی علاوه بر یکدست کردن ظاهر بدنه و ایجاد زیبایی بصری، نقش محافطت ساختاری از برد اصلی، برد تغذیه و چرخ‌دنده‌های مکانیکی را بر عهده دارند.

بررسی ساختاری و نقش فنی قاب بغل پرینتر HP 1010/1020

شاسی اصلی پرینتر اچ‌پی ۱۰۱۰ و ۱۰۲۰ توسط دو پوشش پلاستیکی مجزا شامل «قاب بغل سمت راست» و «قاب بغل سمت چپ» محصور شده است. هر کدام از این دو کاور جانبی وظایف دقیق و متفاوتی را در نگهداری قطعات داخلی دستگاه ایفا می‌کنند:

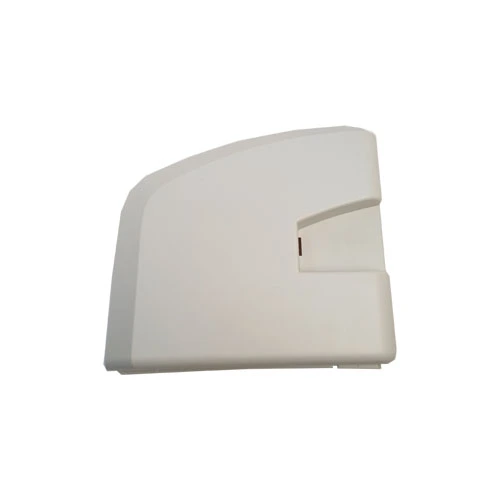

• قاب بغل سمت چپ (Left Side Cover): این قطعه پوشش‌دهنده محفظه حساس الکترونیکی، برد فرمتر (Main Board) و رابط‌های خروجی ارتباطی است. بر روی این قاب، جایگاه دقیق و برش خورده قالب‌گیری‌شده برای خروجی پورت USB تعبیه شده است تا کابل اتصال به رایانه بدون هیچ‌گونه فشار به پورت فیکس شود. این قاب وظیفه محافظت از مدارات ریز پردازشی در برابر نفوذ گردوغبار و شوک‌های الکترواستاتیک را بر عهده دارد.

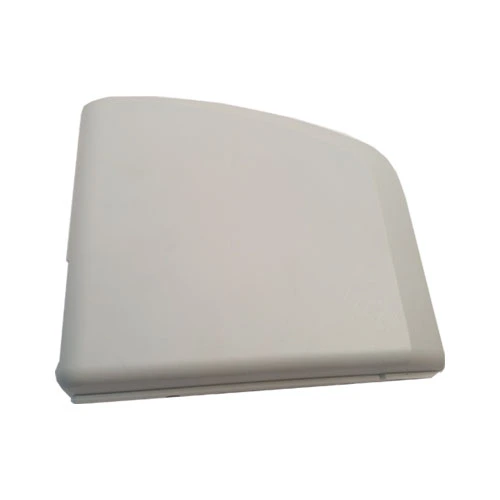

• قاب بغل سمت راست (Right Side Cover): این کاور بر روی مجموعه سیستم محرک، چرخ‌دنده‌های اصلی (Main Drive Assembly)، سلونوئیدهای تغذیه کاغذ و یونیت های‌ولتاژ (HVPS) قرار می‌گیرد. همچنین شیارهای مشبک تهویه هوا روی این قسمت طراحی شده‌اند تا هوای گرم حاصل از کارکرد فیوزینگ و موتور توسط جریان طبیعی یا خنک‌کننده به خارج پرینتر هدایت شود.

متریال به کار رفته در قاب بغل پرینتر HP 1010/1020  از نوع پلاستیک فشرده مهندسی مقاوم (ABS) است. این متریال خاصیت الاستیسیته و مقاومت بالا در برابر ضربه و گرما را داراست. با این حال، به دلیل قدمت کارکرد پرینترهای سری ۱۰۱۰ و ۱۰۲۰ و مواجهه طولانی‌مدت با نور، تغییرات دما یا جابجایی‌های مکرر، احتمال آسیب دیدن، شکستن خارها یا تغییر رنگ در این قطعات وجود دارد.

پارت‌نامبرهای رسمی و تخصصی OEM

برای سفارش صحیح قطعه و جلوگیری از انتخاب اشتباه، شرکت اچ‌پی پارت‌نامبرهای اختصاصی زیر را برای قاب‌های جانبی سری ۱۰۱۰/۱۰۲۰ در نظر گرفته است:

• پارت‌نامبر رسمی قاب بغل سمت راست: RM1-2054-000CN (شناسه اختصاری RM1-2054 یا RC1-2054)
• پارت‌نامبر رسمی قاب بغل سمت چپ: RC1-5524-000CN (شناسه اختصاری RC1-5524)

این کاورها علاوه بر مدل‌های HP LaserJet 1010 و HP LaserJet 1020، با مدل‌های هم‌خانواده نظیر HP LaserJet 1012، HP LaserJet 1015، HP LaserJet 1018، HP LaserJet 1020 Plus و سری HP LaserJet 1022 نیز سازگاری کامل و ۱۰۰ درصدی دارند. طراحی فابریک خارهای نگهدارنده و جایگاه پیچ‌ها در نمونه اورجینال باعث می‌شود که قطعه بدون کمترین لقی یا درز روی شاسی فلزی قفل شود.

علل متداول خرابی و لزوم تعویض قاب بغل پرینتر HP 1010/1020

اگرچه بدنه پرینترهای سری ۱۰۱۰ و ۱۰۲۰ اچ‌پی کیفیت ساخت بالایی دارد، اما شرایط کارکرد در طول زمان ممکن است آسیب‌هایی به کاورها وارد کند که تعویض آن‌ها را ضروری می‌سازد:

1. شکستن خارهای پلاستیکی داخلی: هنگام سرویس‌های دوره‌ای، تعویض رولر پرس، تعویض فیلم فیوزینگ یا دسترسی به برد فرمتر، باز کردن نادرست قاب جانبی می‌تواند خارهای پلاستیکی نازک زیر بدنه را بشکند.
2. ایجاد لرزش و صدای ناهنجار در زمان پرینت: پس از شکستن خارها یا مفقود شدن پیچ‌های تثبیت‌کننده، قاب بغل پرینتر HP 1010/1020 آزاد شده و لقی پیدا می‌کند. در نتیجه، ارتعاشات حاصل از چرخش موتور و چرخ‌دنده‌ها باعث ایجاد صدای تق‌تق و وزوز شدید هنگام دریافت دستور چاپ می‌شود.
3. شکستگی ناشی از سقوط و ضربه فیزیکی: افتادن پرینتر، برخورد اجسام سنگین در هنگام جابجایی یا حمل‌ونقل نامناسب اداری، باعث ترک‌خوردگی‌های شدید یا تکه‌تکه شدن گوشه‌های قاب می‌شود.
4. تغییر رنگ، زردی و ظاهر کهنه: مواجهه با تابش مستقیم نور خورشید یا استفاده از مواد شوینده اسیدی، رنگ طوسی استاندارد اچ‌پی را به زردی یا کدر شدن تغییر می‌دهد که جلوه بصری پرینتر را به شدت تضعیف می‌کند.
5. دفرمه شدن بر اثر حرارت بالا: در صورت بروز مشکل در یونیت فیوزینگ و افزایش حرارت خارج از حد استاندارد، پلاستیک‌های مجاور بدنه ممکن است دچار انحنا و تغییر شکل شوند که مانع از بسته شدن کامل درپوش کارتریج یا درب‌های جانبی می‌گردد.

اهمیت انتخاب قاب بغل اورجینال و فابریک استوک

نمونه‌های طرح یا غیراستاندارد موجود در بازار معمولاً از مواد اولیه ضعیف و بازیافتی تولید می‌شوند که قالب‌گیری آن‌ها انطباق دقیق میلی‌متری با شاسی اچ‌پی ندارد. این موضوع سبب فشار به پورت USB برد فرمتر یا عدم بسته‌شدن صحیح قاب روی دستگاه می‌شود. استفاده از قاب بغل پرینتر HP 1010/1020 به صورت استوک اورجینال و روکاری دارای مزایای زیر است:

• تطابق ۱۰۰ درصدی با شاسی فلزی دستگاه و نشستن کامل کاور بدون لقی و فاصله
• خارهای سالم کارخانه‌ای با انعطاف‌پذیری لازم جهت نصب آسان و محکم
• همترازی کاملاً دقیق درپوش با خروجی پورت USB برد فرمتر
• حفظ تهویه هوای استاندارد از طریق شیارهای جانبی برای جلوگیری از داغ شدن موتور
• بازگرداندن زیبایی، ارزش ظاهری و کیفیت کارخانه‌ای به پرینتر
