لیزر اسکنر پرینتر Samsung 2200

تحلیل عملکرد لیزر اسکنر در سری Samsung 2200

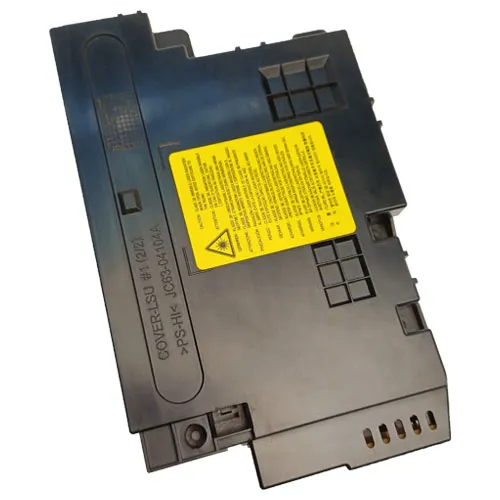

یونیت لیزر اسکنر پرینتر Samsung 2200 که با پارت نامبر فنی JC96-03061A یا JC96-03061B شناخته می‌شود، یکی از قطعات کلیدی در سیستم چاپ الکتروفتوگرافی این پرینترهای قدرتمند است. سری 2200 سامسونگ (شامل مدل‌های ML-2250، ML-2251N و ML-2252W) برای حجم کاری بالا طراحی شده‌اند و به همین دلیل، یونیت لیزر اسکنر (LSU) در این دستگاه‌ها باید توانایی پردازش سریع داده‌ها و تابش دقیق پرتو را داشته باشد. این قطعه مسئول تبدیل کدهای ارسالی از سمت کامپیوتر به پالس‌های نوری است که در نهایت روی درام کارتریج می‌نشینند.

دقت در عملکرد این یونیت به معنای وضوح لبه‌های متن و عمق رنگ مشکی در چاپ است. برخلاف مدل‌های خانگی کوچک‌تر، لیزر اسکنر سری 2200 از موتور پالیگان بسیار مقاومی بهره می‌برد که برای چرخه‌های کاری سنگین بهینه‌سازی شده است. با این حال، به دلیل قرارگیری در معرض حرارت داخلی دستگاه و نفوذ احتمالی ذرات تونر، این قطعه پس از گذشت چند سال یا چاپ تعداد صفحات بسیار زیاد، نیاز به سرویس یا تعویض پیدا می‌کند.

ساختار مهندسی و اجزای لیزر اسکنر پرینتر Samsung 2200

این مجموعه اپتیکال از چندین بخش فوق‌حساس تشکیل شده است که هماهنگی آن‌ها ضامن کیفیت خروجی است. اجزای اصلی لیزر اسکنر پرینتر Samsung 2200 عبارتند از:

• موتور پالیگان (Polygon Motor): این موتور وظیفه چرخاندن آینه چندوجهی با سرعت بسیار بالا را دارد تا پرتو لیزر را به صورت افقی در عرض درام اسکن کند.

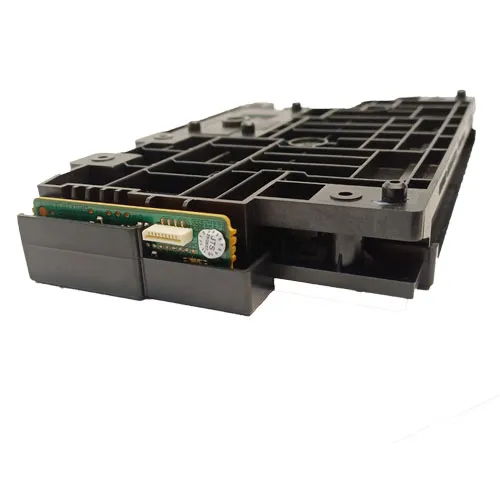

• برد راه انداز (LSU Control Board): این برد وظیفه پایش سرعت موتور و تنظیم توان دیود لیزر را بر عهده دارد تا از یکنواختی چاپ اطمینان حاصل شود.
• لنزهای F-Theta: لنزهای مخصوصی که پرتو لیزر را پس از بازتاب از آینه چرخان، اصلاح کرده و آن را بر روی سطح منحنی درام متمرکز می‌کنند.
• سنسور تشخیص پرتو (Beam Detection): سنسوری که لحظه شروع هر خط چاپ را به پردازنده اصلی اعلام می‌کند تا تصویر دچار لرزش یا جابجایی نشود.

طراحی لیزر اسکنر پرینتر Samsung 2200 به‌گونه‌ای است که دسترسی به آن برای تکنسین‌ها جهت تمیز کردن شیشه خروجی (Exit Window) نسبتاً آسان است، اما باز کردن بدنه اصلی یونیت به دلیل حساسیت به گرد و غبار، تنها در محیط‌های ایزوله توصیه می‌شود.

نشانه‌های نقص فنی در لیزر اسکنر پرینتر Samsung 2200

اگر پرینتر شما در محیطی با گرد و غبار زیاد یا رطوبت بالا قرار دارد، احتمال خرابی این قطعه افزایش می‌یابد. شایع‌ترین علائمی که نشان‌دهنده لزوم خرید یا تعمیر لیزر اسکنر پرینتر Samsung 2200 هستند، شامل موارد زیر است:

• ارور LSU Error: نمایش این خطا روی پنل دستگاه یا مانیتور کامپیوتر که مستقیماً به نقص در موتور یا دیود لیزر اشاره دارد.
• ایجاد سایه در چاپ: اگر نوشته‌ها دارای سایه هستند یا در یک سمت صفحه کم‌رنگ‌تر به نظر می‌رسند، احتمالاً آینه‌های داخلی یونیت کثیف شده‌اند.
• صدای نویز مکانیکی: شنیدن صدای سوت با فرکانس بالا بلافاصله پس از ارسال دستور چاپ، نشان‌دهنده خرابی بلبرینگ موتور پالیگان است.
• خطوط سفید عمودی: اگر در طول کاغذ بخش‌هایی چاپ نمی‌شوند، ممکن است مانعی در مسیر خروجی پرتو لیزر قرار گرفته باشد.

راهنمای خرید قطعه اورجینال و استوک

با توجه به اینکه تولید این سری از پرینترها محدود شده است، پیدا کردن قطعه کاملاً نو ممکن است دشوار باشد. بهترین راهکار برای کاربران، استفاده از لیزر اسکنر استوک اورجینال است که از روی دستگاه‌های سالم باز شده‌اند. در هنگام خرید حتماً به سلامت سوکت‌های اتصال و عدم وجود خط و خش روی شیشه خروجی توجه کنید. استفاده از قطعات اصلی باز شده از روی دستگاه (Original Pull) تضمین‌کننده این است که سرعت چاپ و دقت رزولوشن دستگاه شما به حالت اولیه بازخواهد گشت.
