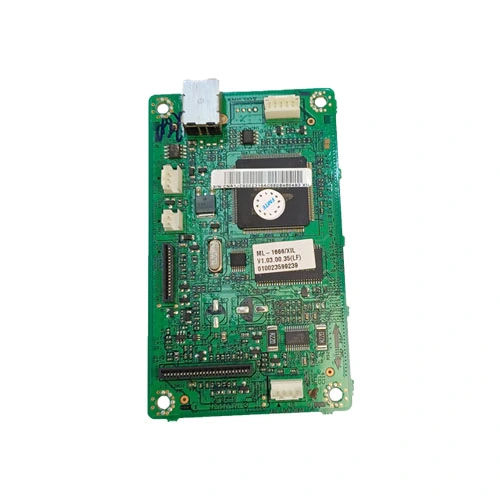

برد فرمتر پرینتر سامسونگ ML-1660 چیست و چرا مهم است؟

برد فرمتر یا برد اصلی (Main Logic Board / Main PBA) در چاپگرهای سامسونگ سری ML-1660، واحد مرکزی پردازش و مدیریت تمامی عملیات چاپ است. این برد اطلاعات دیجیتالی را از طریق درگاه USB 2.0 از کامپیوتر دریافت کرده و با بهرهمندی از میکروپردازنده اختصاصی Jupiter4e با فرکانس 150 مگاهرتز، دستورات چاپی را پردازش و به واحدهای مکانیکی، لیزر و فشار دستگاه منتقل میکند. ظرفیت حافظه داخلی این برد حدود 8 مگابایت است و چون پرینتر زبان چاپی سبک GDI استفاده میکند، بخش عمده پردازش تصاویر بر روی کامپیوتر انجام میشود و برد فرمتر به عنوان رابط بین سیستم و مکانیک دستگاه عمل میکند.

در اینجا واژه «FIX» در عنوان قطعه اهمیت کلیدی و تخصصی دارد. در اصطلاح تکنسینهای چاپگر و بازاریابهای قطعات پ شمارنده کارتریجIX یا «فرمتبند» به آن دسته از بردهای فرمتر گفته میشود که:

• ریست و آنلاک شدهاند: چیپ شمارنده کارتریج و قفلهای نرمافزاری داخلی برد پاکسازی شده یا به حالت کارخانهای (Factory Default) بازگردانده شده است.
• بدون خطای شمارنده تونر: با نصب این برد، دستگاه به جای نمایش خطای چراغ قرمز ناشی از پر شدن شمارنده کارتریج، به صورت عادی کار میکند و امکان استفاده از کارتریجهای شارژ مجدد (Refill) یا جدید با چیپ ریست فراهم میشود.

این نوع برد بهویژه برای کاربرانی ارزشمند است که از کارتریجهای سامسونگ مدل MLT-D104S استفاده میکنند، چراکه این کارتریج دارای چیپ شمارنده الکترونیکی بوده و بعد از تعداد مشخصی چاپ (بسته به کارتریج اولیه حدود 700 برگ و کارتریج فروشی حدود 1500 برگ) دستگاه را قفل و خطای قرمز نمایش میدهد. با استفاده از برد FIX، این محدودیت نرمافزاری برطرف میشود.

علائم و نشانه های اصلی خرابی برد فرمتر پرینتر سامسونگ ML-1660

تشخیص صحیح اینکه آیا مشکل دستگاه به برد فرمتر برمیگردد یا به قطعات دیگری مانند برد پاور، کارتریج یا سنسورها برمیگردد، مهمترین گام در صرفهجویی هزینه است. نشانههای رایجی که باید مد نظر قرار گیرد:

1. عدم شناسایی دستگاه توسط کامپیوتر: پس از اتصال کابل USB، سیستم عامل هیچ دستگاهی را شناسایی نمیکند و تعویض کابل، پورت یا نصب مجدد درایور هیچ اثری ندارد. چون این پرینتر زبان چاپی GDI دارد و عمده کار پردازش توسط PC انجام میشود، تا زمانی که برد فرمتر درایورهای اولیه را پاسخ نگوید، دستگاه در سیستم «UNKNOWN Device» یا اصلاً شناخته نمیشود.

2. چراغ قرمز مستقر یا چشمکزن با الگوی نامشخص: در بسیاری موارد چراغ قرمز در این پرینتر مربوط به کارتریج، چیپ شمارنده یا گیر کردن کاغذ است، نه لزوماً مشکل برد فرمتر. اما اگر چراغ قرمز همراه با عدم پاسخگویی کامل دستگاه و عدم واکنش به فرمانهای چاپی باشد، به احتمال قوی برد اصلی معیوب است.

3. عدم ورود به حالت آماده (Ready): دستگاه روشن میشود، چراغهای پنل روشن و خاموش میشوند ولی هرگز به حالت Ready نمیرسد و در چرخه راهاندازی (Initialization Loop) قفل میکند.

4. خطای خروجی لیزر (LSU): طبق روش رسمی سرویس منوال، اگر خروجی واحد لیزر اسکنر (LSU) خراب باشد، اول باید کانکتورهای LSU چک شود، بعد خود واحد LSU تعویض شود و در صورت ادامه مشکل، نهایتاً برد فرمتر (Main Board) تعویض میشود. لذا عیب LSU گاهاً به برد اصلی برمیگردد.

5. افت کامل روشن نشدن دستگاه با وجود سالم بودن پاور: اگر فیوز داخلی و برد پاور (SMPS/HVPS) سالم باشد ولی روشن نکردن به دلیل نبود برقراری ارتباط تعبیهای برد اصلی باشد، نیاز به تعویض فرمتر است.

6. چاپ صفحات ناقص، خطوط شکسته یا رفتار عجیب: چاپ متون خراب، بندهای تکی یا رفتار غیرمنتظم ماژولهای مکانیکی که با ریست ساده و تعویض درایور رفع نشود، میتواند ناشی از اختلال برد فرمتر باشد.

راهنمای گامبهگام تعویض برد فرمتر پرینتر سامسونگ ML-1660

تعویض برد فرمتر این چاپگر یک عملیات قابل انجام توسط تکنسینهای آشنا به ساختار دستگاه است و با رعایت مراحل ایمن به آشنا به ساختار دستگاه است و با رعایت مراحل ایمن بهسادگی قابل انجام است:

1. ایمنی قبل از هر کاری: دستگاه را خاموش کنید، کابل برق و کابل USB را جداگ حرارت دارند).
2. باز کردن پوسته چپ و راست: با جدا کردن پیچها و خارهای جانبی، پوسته پلاتیکی چپ و راست دستگاه را به آرامی باز کنید.
3. باز کردن پوسته رویی: پوشش رویی دستگاه را با احتیاط جدا کنید تا دسترسی به برد اصلی محیر شود.
4. جداسازی کانکتورها و پیچها: برد فرمتر با چهار پیچ و چندین کانکتور فلت نواری (FFC) نگه داشته میشود. با قطع پیچها و آزاد کردن آرام کانکتورها، برد قدیمی را خارج کنید.
5. جایگذاری برد FIX جدید: برد فرمتر پرینتر سامسونگ ML-1660 FIX را در محل خود نصب کنید، کانکتورها را محکم و صحیح وصل کنید و پیچها را ببندید.
6. تست نهایی: پوستهها را برگردانده، دستگاه را روشن کنید و پس از ورود به حالت Ready، یک برگه تست چاپ بگیرید تا از سلامت ریست و عملکرد صحیح اطمینان حاصل شود.

نکات فنی مهم هنگام خرید برد فرمتر پرینتر سامسونگ ML-1660

• سازگاری مدلهای خانواده: برد فرمتر با پارت نامبر JC92-02255 در نسخههای A، B و C بهصورت مشترک بین مدلهای ML-1660، ML-1661، ML-1665 و ML-1666 سازگار است. هنگام نصب بهتر است عدد کامل روی برد قدیمی خود را بخوانید و اگر امکان، همان واریانت منطقهای (بسته به منطقه فروش) را تهیه کنید تا از مطابقت ولتاژ/رگیون اطمینان حاصل شود.
• تفاوت منطقهای: واریانتهای A/B/C از نظر رگیون فروش متفاوتاند (مثلاً نسخه B مخصوص اروپا/خاورمیانه و نسخه C مخصوص آمریکا). در بازار ایران عمده موجودی از نوع B یا سازگار با ولتاژ 220 ولت است.
• مزیت برد FIX: این بردها علاوه بر سلامت فیزیکی، از نظر نرمافزاری آنلاک و ریست شدهاند، بنابراین نصب آنها بدون نیاز به ابزار اضافه، خطای قرمز شمارنده کارتریج را برطرف کرده و امکان استفاده آزادانه از کارتریجهای رفیل را فراهم میکند.
