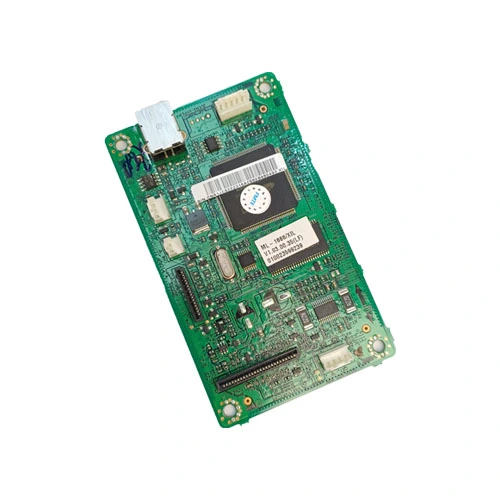

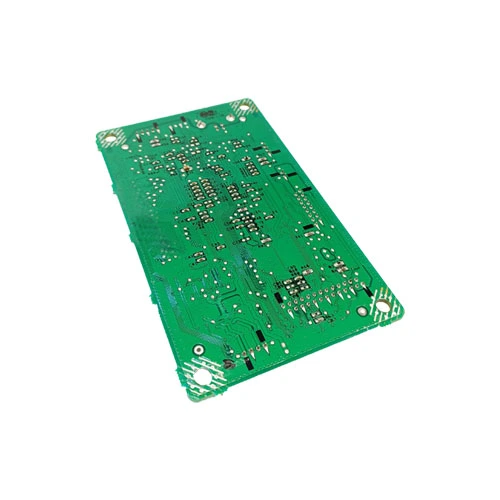

برد فرمتر پرینتر سامسونگ C1860

پرینتر لیزری رنگی چندکاره سامسونگ مدل Xpress SL-C1860FW از جمله چاپگرهای اداری و سازمانی پرکاربرد و توانمند در بازار ماشین‌های اداری است که عملیات چاپ رنگی، اسکن، کپی و فکس را با کیفیتی ایده‌آل ارائه می‌دهد. عملکرد بی‌نقص و هماهنگ تمامی این فرآیندهای هم‌زمان، به یک قطعه سخت‌افزاری حیاتی به نام برد فرمتر پرینتر سامسونگ C1860 وابسته است. این قطعه که از آن با نام‌های مین برد یا برد اصلی دستگاه نیز یاد می‌شود، مرکز پردازش، تصمیم‌گیری و مدیریت کلیه اجزای الکترونیکی و مکانیکی چاپگر به شمار می‌رود. اگر این قطعه دچار اختلال یا آسیب فیزیکی شود، کارکرد تمامی بخش‌های پرینتر به‌طور کامل متوقف خواهد شد.

نقش بنیادین و ساختار پردازشی برد فرمتر پرینتر سامسونگ C1860

پرینترهای رنگی چندکاره ساختاری بسیار پیچیده‌تر از چاپگرهای تک‌رنگ و تک‌کاره دارند؛ زیرا پردازش صفحات گرافیکی، تفکیک دقیق چهار رنگ اصلی (تونرهای مشکی، آبی، قرمز و زرد)، مدیریت ارسال و دریافت اسناد از طریق پروتکل‌های شبکه، فکس و ماژول وایرلس نیازمند توان پردازشی مداوم و بالا است. در طراحی برد فرمتر پرینتر سامسونگ C1860، مهندسان سامسونگ از یک پردازنده یکپارچه و قدرتمند اختصاصی موسوم به C3N با سرعت کاری ۵۳۳ مگاهرتز استفاده کرده‌اند. این پردازنده مدرن وظیفه کنترل هماهنگ انجین، ویدئو کنترلر، پردازش تفکیک رنگ تصویر و همچنین کنترلر بخش اسکنر و فکس را به صورت هم‌زمان به انجام می‌رساند.

در کنار این پردازنده، این برد به ۲۵۶ مگابایت حافظه رم از نوع DDR3 مجهز شده است. وجود این حافظه پرسرعت سبب می‌شود که هنگام ارسال فایل‌های پرحجم PDF، کاتالوگ‌های تبلیغاتی سنگین یا دستورهای چاپ متوالی در بستر شبکه، برد با افت سرعت و خطای کمبود حافظه (Memory Overflow) روبه‌رو نشود. همچنین درایورهای مربوط به پورت گیگابیت اترنت، درگاه کابل پرینتر USB 2.0، کنترل پنل لمسی تمام‌رنگی ۴.۳ اینچی و ماژول ارتباطی بدون سیم همگی بر روی بستر چندلایه این برد مونتاژ شده‌اند. از این رو، سلامت عملکردی برد فرمتر پرینتر سامسونگ C1860 مستقیماً تضمین‌کننده ارتباط پایدار پرینتر با انواع رایانه‌ها، لپ‌تاپ‌ها و سرورهای اداری است.

پارت‌نامبرهای معتبر و نحوه تطبیق مشخصات فنی

هنگام تعویض یا سفارش قطعات یدکی چاپگر، تطبیق دقیق کدهای شناسایی کارخانه مانع از بروز هرگونه عدم تطابق سخت‌افزاری یا ناسازگاری نسخه‌های فریمور می‌شود. قطعه برد فرمتر پرینتر سامسونگ C1860 با شماره فنی و کد قطعه رسمی زیر شناسایی می‌شود:

• پارت‌نامبر اصلی کارخانه: JC92-02733A
• پارت‌نامبر هم‌کد و معادل: JC92-02793A

این شناسه‌ها معمولاً بر روی برچسب سفید حاوی بارکد که روی سطح مدار چاپی قرار دارد، درج شده‌اند. تطابق این پارت‌نامبر مشخص می‌کند که برد برای دستگاه‌های سری Xpress SL-C1860، C1860FW و C1860N کاملاً مناسب بوده و تمامی ارتباطات اسکنر، خطوط تلفن فکس و پنل کاربری دستگاه را بدون کوچک‌ترین نقصی برقرار می‌سازد.

شایع‌ترین علائم و نشانه‌های خرابی برد فرمتر پرینتر سامسونگ C1860

خرابی فرمتر به دلیل گستردگی وظایف آن می‌تواند نشانه‌های گوناگونی را روی دستگاه بروز دهد. مشاهده هر یک از رفتارهای غیرعادی زیر در پرینتر، نشانه‌ای مستقیم از معیوب بودن برد فرمتر پرینتر سامسونگ C1860 است:

1. روشن نشدن دستگاه علیرغم سلامت برد پاور: پرینتر به هیچ وجه روشن نمی‌شود؛ در شرایطی که برد تغذیه ولتاژهای کاری مورد نیاز ۵ ولت و ۲۴ ولت را بدون نوسان به ورودی فرمتر ارسال می‌کند.
2. فریز شدن یا قفل کردن روی آرم دستگاه (Boot Loop): پرینتر روشن شده و نور پس‌زمینه نمایشگر فعال می‌شود، اما دستگاه بر روی لوگوی اولیه یا پیغام بارگذاری متوقف شده و به حالت آماده‌به‌کار (Ready) وارد نمی‌شود.
3. شناسایی نشدن درگاه USB در ویندوز: پس از وصل کردن کابل پرینتر به رایانه، سیستم‌عامل دستگاه را تشخیص نداده و پیام‌هایی از قبیل خطا در اتصال دستگاه یا عدم برقراری ارتباط صادر می‌کند.
4. عدم اتصال به شبکه LAN و غیرفعال بودن پورت اترنت: کابل شبکه به پرینتر متصل است اما چراغ‌های نشانگر درگاه شبکه خاموش بوده و دستگاه آی‌پی دریافت نکرده و در شبکه محلی به اشتراک گذاشته نمی‌شود.
5. ارورهای سیستمی و خطاهای ارتباطی پایدار (System/Communication Error): نمایش هشدارهای خطای ارتباط میان برد اصلی و برد کنترل موتور که با خاموش و روشن کردن دستگاه یا ریستور کردن تنظیمات کارخانه برطرف نمی‌شوند.
6. سیاه یا سفید چاپ شدن صفحات به دلیل نقص در ارسال داده: در حالی که کارتریج‌ها، چیپست‌ها و یونیت درام سالم هستند، برد فرمتر قادر به ارسال کد اطلاعات ویدیویی به یونیت اسکنر لیزر پرینتر نیست.

دلایل آسیب‌دیدگی و سوختن مین برد

مدارات داخلی بردهای چندلایه مدرن از تراکم بسیار بالایی برخوردارند و همین امر آن‌ها را در برابر عوامل تنش‌زای خارجی آسیب‌پذیر می‌سازد. رایج‌ترین عواملی که سلامت برد فرمتر پرینتر سامسونگ C1860 را تهدید می‌کنند شامل موارد زیر هستند:

• نوسانات شبکه برق و ولتاژهای ناگهانی: ورود نوسان از پریز برق نامناسب یا تخلیه بارهای الکترواستاتیک از طریق کابل‌های شبکه اترنت به پورت‌های ورودی، چیپ‌های کنترلر تغذیه و درگاه‌های شبکه را می‌سوزاند.
• خطا در هنگام فرآیند به‌روزرسانی نرم‌افزار پایه (Firmware): قطع برق، استفاده از کابل بی‌کیفیت یا لغو ناگهانی پروسه آپدیت فریمور، سبب آسیب جدی به محتوای آی‌سی فلش ناند و فریز شدن همیشگی برد می‌گردد.
• حرارت بالا و تجمع گردوغبار و پودر تونر: انباشت تونر و ذرات معلق روی قطعات برد الکترونیکی، بستری عایق حرارتی تشکیل می‌دهد که باعث افزایش غیرمجاز دمای پردازنده C3N و از کار افتادن لحیم‌پایه‌های BGA زیر چیپ می‌شود.
• اتصال کوتاه ناشی از خطای دستکاری: نصب غیرتخصصی کابل‌های فلت اسکنر و سوکت‌های پنل لمسی یا خمیدگی پین‌ها حین سرویس دستگاه، موجب اتصالی پایه‌های ولتاژ به خطوط داده چیپ اصلی می‌شود.

خرید و جایگزینی برد فرمتر پرینتر سامسونگ C1860؛ چرا تعویض به‌صرفه‌تر از تعمیر است؟

تلاش برای تعمیر بردهای پیچیده رنگی سامسونگ همواره با چالش‌های اساسی همراه است. در مواردی که نقص مدار مربوط به سوختن قطعاتی نظیر خازن‌ها، دیودها یا رگولاتورهای سطحی باشد، تعمیر امکان‌پذیر است. با این حال، در مواقعی که چیپست مجتمع مرکزی دچار آسیب داخلی شده، لایه‌های میانی فیبر مدار آسیب دیده یا خطوط داده دچار قطعی درون‌لایه‌ای شده باشند، تعمیرات موقت نه‌تنها پایداری لازم را ندارد، بلکه خطر سوختن مجدد و تحمیل هزینه‌های مکرر را به همراه دارد.

خرید یک برد فرمتر پرینتر سامسونگ C1860 اصلی، اورجینال و تست‌شده، پایدارترین شیوه برای بازیابی عملکرد سریع و مطمئن پرینتر شماست. با نصب این برد، تمامی امکانات شبکه، کیفیت چاپ شفاف متون و تصاویر، قابلیت‌های فکس و اسکن پرسرعت با استاندارد اولیه کارخانه مجدداً در اختیار کاربر قرار می‌گیرد. توصیه می‌شود در زمان جایگزینی قطعه، سوکت‌ها و کابل‌های فلت به آرامی جا زده شده و از عملکرد سالم برد تغذیه دستگاه نیز اطمینان حاصل شود.
