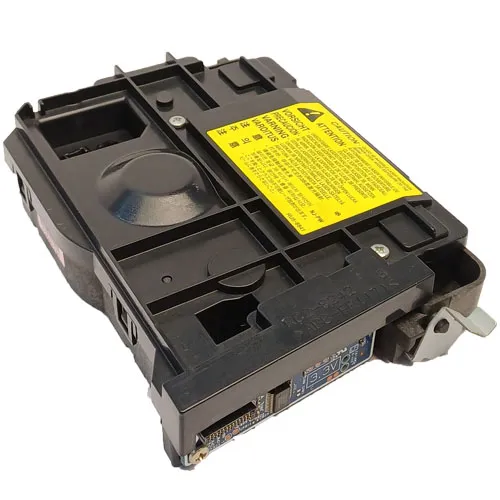

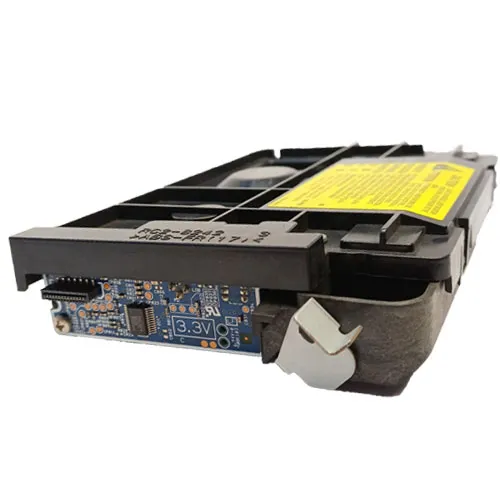

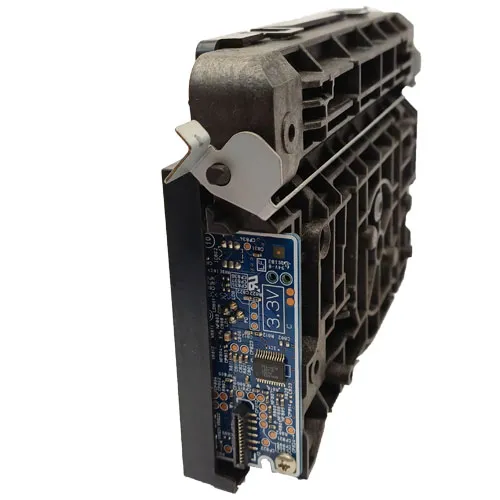

لیزر اسکنر پرینتر HP M401

یونیت لیزر اسکنر پرینتر HP M401 یکی از حیاتی‌ترین قطعات داخلی در پرینترهای تک‌کاره و چندکاره سری HP LaserJet Pro 400 است. این قطعه به عنوان قلب سیستم تصویرسازی دستگاه، وظیفه تبدیل اطلاعات دیجیتال به کدهای نوری و تابش آن روی درام کارتریج را بر عهده دارد. هرگونه اختلال در عملکرد این بخش، فرآیند چاپ را به طور کامل متوقف می‌کند.

وظیفه لیزر اسکنر پرینتر HP M401 چیست؟

این قطعه اطلاعات متنی و تصویری را از برد فرمتر دریافت کرده و به کمک دیود لیزر، پرتوهای نوری را به سمت آینه‌های چرخان داخلی هدایت می‌کند. موتور چندضلعی (Polygon Motor) با سرعت بالا این پرتوها را بازتاب داده و از طریق عدسی‌های همگراکننده روی سطح درام کارتریج می‌تاباند. این عمل باعث ایجاد بار الکتریکی منفی و جذب تونر روی درام می‌شود تا در نهایت تصویر روی کاغذ چاپ و در بخش فیوزینگ پخته شود.

نشانه‌های خرابی لیزر اسکنر پرینتر HP M401

خرابی این قطعه معمولاً خود را با علائم زیر در خروجی چاپ یا پنل دستگاه نشان می‌دهد:

• سفید چاپ شدن برگه: اگر با وجود کارتریج نو و سالم، پرینتر برگه‌ها را کاملاً سفید بیرون می‌دهد، سیستم شاتر یا دیود لیزر آسیب دیده است.
• ارورهای سری 51: نمایش کدهای خطای 51.10، 51.20 یا 51.XX روی صفحه نمایش پرینتر، نشانه مستقیم عدم هماهنگی فرکانسی یا از کار افتادن موتور چندضلعی لیزر است.
• صدای ناهنجار سوت: خشک شدن روغن یا فرسودگی بلبرینگ‌های موتور اسکنر نوری، صدای سوت بلندی را در شروع به کار پرینتر ایجاد می‌کند.
• کاهش شدید کیفیت و تاری چاپ: نشستن گرد و غبار یا تونر روی لنزها و آینه‌های داخلی یونیت، باعث کم‌رنگ شدن یا محو شدن بخش‌هایی از سند چاپ شده می‌شود.

دلایل آسیب‌دیدگی یونیت لیزر اچ پی M401

نوسانات ناگهانی ولتاژ برق ورودی از برد پاور یکی از دلایل اصلی سوختن برد الکترونیکی یا دیود لیزر است. همچنین کارکرد طولانی‌مدت در محیط‌های پر از گرد و غبار یا استفاده از تونرهای غیراستاندارد که به داخل دستگاه نفوذ می‌کنند، آینه‌های اپتیکال را کثیف کرده و مانع تابش صحیح نور می‌شوند. در پرینترهای استوک، مستهلک شدن موتور داخلی لیزر به دلیل کارکرد بالا امری رایج است.

راهنمای عیب‌یابی و تعویض قطعه

پیش از خرید قطعه جدید، ابتدا مطمئن شوید که زبانه مکانیکی شاتر لیزر روی بدنه پرینتر با قرار گرفتن کارتریج به درستی باز می‌شود. در صورتی که با تمیز کردن پنجره خروجی نور لیزر و تعویض کارتریج همچنان با مشکل چاپ سفید یا خطای 51 مواجه هستید، تعویض کامل یونیت لیزر اسکنر پرینتر HP M401 بهترین راهکار است. نصب این قطعه به دلیل حساسیت بالای آینه‌ها به اثر انگشت و غبار، باید توسط تکنسین متخصص انجام شود.
