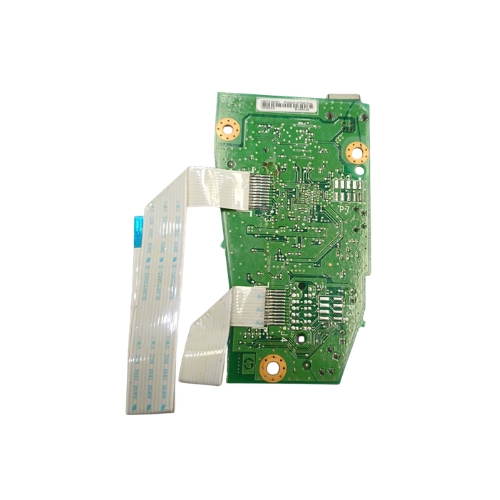

برد فرمتر پرینتر اچ پی HP 1102W

معماری الکترونیکی و وظایف حیاتی برد فرمتر

برد فرمتر پرینتر اچ پی HP 1102W بر روی شاسی فلزی در سمت چپ دستگاه مستقر شده است و یک بستر چندلایه‌ای از مدارهای مجتمع پیشرفته را در خود جای داده است. وظایف بنیادین این برد عبارتند از:

1. پردازش داده‌های ورودی (Data Processing & Rasterization): پردازنده مرکزی اختصاصی تعبیه‌شده روی این برد، وظیفه دارد فایل‌های ارسالی از سمت سیستم‌عامل (اعم از اسناد متنی، تصاویر و فرمت‌های گرافیکی) را از طریق زبان چاپ استاندارد مبتنی بر میزبان (Host-Based Printing) دریافت کرده و آن‌ها را به الگوی نقاط قابل چاپ توسط یونیت لیزر اسکنر تبدیل نماید.
2. مدیریت ارتباط بی‌سیم و سیمی (Wi-Fi & USB Controller): تفاوت اساسی این مدل با مدل ساده P1102، وجود ماژول پردازش شبکه بی‌سیم 802.11b/g بر روی برد فرمتر پرینتر اچ پی HP 1102W است. این بخش علاوه بر هدایت ترافیک پورت پرسرعت USB 2.0، تمامی پروتکل‌های شبکه نظیر Wi-Fi Direct، تخصیص IP خودکار (DHCP)، و وب‌سرور داخلی دستگاه (EWS) جهت اعمال تنظیمات شبکه را مستقیماً مدیریت می‌کند.
3. ذخیره‌سازی و بارگذاری فریمور (System Firmware / Flash EEPROM): آی‌سی حافظه فلش SPI تعبیه‌شده بر روی برد، وظیفه ذخیره کدهای پایه‌ای راه‌انداز پرینتر را بر عهده دارد. در لحظه فشردن کلید پاور، این حافظه وضعیت سلامت قطعات را بررسی کرده و پرینتر را وارد وضعیت آماده‌به‌کار (Ready) می‌کند.

تفاوت‌های تخصصی برد فرمتر پرینتر اچ پی HP 1102W و hp 1102

یک نکته فوق‌العاده حساس برای تکنسین‌ها و فروشندگان قطعات، عدم سازگاری برد مدل معمولی P1102 با مدل P1102w است. برد فرمتر مدل P1102 فاقد کنترلر و آنتن وایرلس بوده و تنها دارای درگاه USB است. در نقطه مقابل، برد فرمتر پرینتر اچ پی HP 1102W مجهز به چیپست شبکه بی‌سیم بوده و در کاتالوگ قطعات کمپانی اچ‌پی با پارت‌نامبرهای زیر شناخته می‌شود:

• CF427-60001 (یا CF427-60002): پارت‌نامبر اصلی و تجاری مادربرد کامل وای‌فای‌دار مناسب پرینترهای سری P1102w (مدل‌های سخت‌افزاری CE657A و CE658A).
• RM1-7601-000CN / RM1-7606-000CN: کدهای مهندسی ساخت برد لاجیک داخلی که بر روی لایه‌های فیبر مدار چاپی حک می‌گردند.

شایع‌ترین علائم خرابی برد فرمتر P1102w

خرابی‌های الکترونیکی این برد عمدتاً به دلیل نوسانات شبکه برق، شوک‌های الکتریسیته ساکن روی پورت USB، گرمای بیش از حد، یا تداخل در آپدیت نرم‌افزاری رخ می‌دهند. علائم زیر نشان‌دهنده نقص قطعی در برد فرمتر پرینتر اچ پی HP 1102W هستند:

• خطای ناشناخته در ویندوز (Unknown Device / Device Not Recognized): پرینتر با کابل سالم به سیستم متصل است اما در کامپیوتر پیام عدم شناسایی داده می‌شود یا اصلاً هیچ صدایی مبنی بر اتصال کابل شنیده نمی‌شود. این پدیده ناشی از سوختن آی‌سی کنترلر درگاه USB یا خازن‌های محافظ ورودی است.
• روشن ماندن دائم چراغ‌های وضعیت (Fatal Error): هنگامی که چراغ سبز Ready و چراغ زرد Attention به طور هم‌زمان یا به شکل چشمک‌زن ممتد قفل می‌شوند و موتور دستگاه هیچ گردشی نمی‌کند، این حالت معمولاً ناشی از خرابی چیپست اصلی پردازنده یا کدهای فریمور است.
• از کار افتادن کامل وای‌فای (Wi-Fi Inactive): چراغ آبی‌رنگ وای‌فای روشن نمی‌شود یا دکمه فشاری وایرلس هیچ واکنشی نشان نمی‌دهد؛ در این شرایط آی‌سی ماژول وایرلس روی برد دچار دیسکانکتی یا سوختگی داخلی شده است.
• خاموشی کامل پرینتر: با وجود سالم بودن برد پاور و رسیدن ولتاژ 24V و 3.3V به خروجی‌ها، به دلیل اتصالی داخلی در مدارهای رگولاتور ولتاژ یا سوختن چیپ پردازنده، کل دستگاه استارت نمی‌خورد.

راهکارهای تعمیر در برابر تعویض برد فرمتر

در تعمیرگاه‌های تخصصی ماشین‌های اداری، ابتدا اقدامات عیب‌یابی بر روی مدار انجام می‌شود:

1. تست سلامت رگولاتورهای ولتاژ: بررسی وجود ولتاژهای پایدار 3.3 ولت و 1.8 ولت هسته پردازنده با مولتی‌متر.
2. پروگرام مجدد آی‌سی فلش (Flash Reprogramming): در صورت بریک شدن ناشی از آپدیت ناقص، آی‌سی حافظه از روی برد جدا شده و به وسیله دستگاه پروگرامر، دامپ فریمور سالم (Dump .bin) بر روی آن تزریق می‌شود.
3. ریبالت یا هیت‌کشی چیپ پردازنده (BGA Rework): در برخی مواقع به علت لحیم‌سردی پایه‌های BGA پردازنده، برد دچار اختلال می‌شود.

با این وجود، با توجه به ریزبودن لایه‌های مدارچاپی و خطرات بالای بازگشت خرابی، مطمئن‌ترین و حرفه‌ای‌ترین راهکار، تعویض کامل برد با یک برد فرمتر پرینتر اچ پی HP 1102W استوک اصلی اروپایی (رو دستگاهی تستی) یا نو می‌باشد تا دستگاه بدون هیچ‌گونه ریسک قطعی عملکرد، سال‌ها به کار خود ادامه دهد.

مراحل نصب و راه‌اندازی گام‌به‌گام

تعویض این قطعه نیازمند دقت و رعایت اصول تخلیه بار الکتریکی ساکن (Anti-Static) است:

1. پرینتر را به طور کامل از برق شهری جدا کنید و حداقل پنج دقیقه صبر نمایید تا خازن‌های های‌ولتاژ دشارژ شوند.
2. پیچ‌های کاور سمت چپ دستگاه (سمت پورت USB) را باز کرده و با آزاد کردن خارهای پلاستیکی، درپوش جانبی را جدا کنید.
3. کابل‌های فلت (FFC) متصل به پنل کلیدها و کانکتورهای تغذیه برد را با احتیاط و بدون کشیدن سیم‌ها آزاد نمایید.
4. پیچ‌های اتصال زمین (Ground) و پیچ‌های نگهدارنده برد به بدنه شاسی فلزی را باز کنید.
5. برد معیوب را خارج کرده و برد فرمتر پرینتر اچ پی HP 1102W جدید را دقیقاً در شیارهای هدایت‌کننده قرار دهید.
6. پیچ‌ها را سفت کرده و کابل‌های فلت را بدون تاخوردگی جا بزنید.
7. پس از بستن قاب جانبی، دستگاه را روشن کنید؛ پرینتر باید یک چرخه اولیه گردش موتور را انجام داده و چراغ سبز Ready ثابت بماند.
8. با فشردن و نگه داشتن دکمه وایرلس یا دکمه لغو عملیات (Cancel)، برگه پیکربندی و وضعیت شبکه (Self-Test / Configuration Page) را چاپ نموده و از کارکرد صحیح آی‌پی و وای‌فای اطمینان حاصل کنید.

تهیه برد فرمتر پرینتر اچ پی HP 1102W اورجینال از مرجع تخصصی «تجارت امروز»، تضمین‌کننده ارتباط پایدار شبکه و بازگشت سلامت کامل پردازشگر پرینتر شما خواهد بود.
